Инструкция по монтажу фундаментов шумозащитных экранов

Фундамент шумозащитного экрана

Основой долговечности и качества любого строительного объекта является фундамент, шумозащитные экраны не исключение. Только при соблюдении всех необходимых требований по строительству фундамента можно добиться качественной работы шумозащитного экрана по снижению шумовой нагрузки.

ПрофМеталлГрупп предлагает два типовых решения для фундамента шумозащитного экрана.

1. Фундамент – буронабивная свая.
Преимущества – сравнительно низкая стоимость, высокая скорость строительства, возможность строительства без применения опалубки.
Недостатки – необходимость использования дополнительных материалов и работ по герметизации зазора между нижней кромкой экрана и грунтом.

Свайный фундамент Свая шумоотражающего экрана Фундамент шумозащитного экрана Фундамент ПрофМеталлГрупп

2. Ленточный фундамент на буронабивных сваях.
Преимущества – отсутствие работ по герметизации зазора между нижней кромкой экрана и грунтом, повышенная жёсткость фундамента.
Недостатки – высокая стоимость, трудоёмкость работ.

При строительстве фундамента используется только качественный бетон заводского изготовления классом не ниже В15, требуемых марок по водостойкости в зависимости от вида грунта в районе установки экрана. При устройстве фундамента в зимнее время используется бетон со специальными противоморозными добавками.

Монтаж фундамента шумозащитного экрана

Разметка шумозащитного экрана

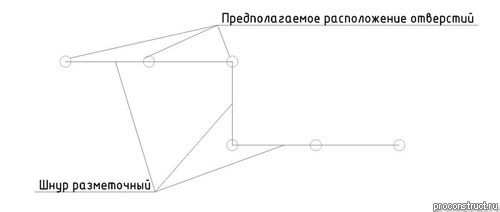

1. Произвести разметку линии строительства шумозащитного экрана. По крайним, угловым (поворотным) точкам , забить штыри в месте, где будет устанавливаться стойка (штырь должен быть забит таким образом, чтобы место его установки было центром отверстия для столбчатого фундамента.), и натянуть шнур между ними.

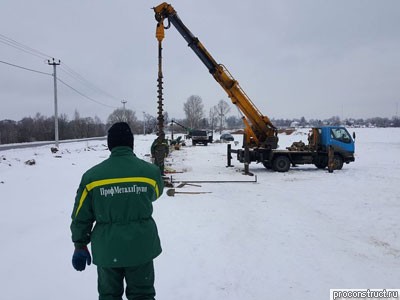

Бурение скважин шумозащитного экрана Бурение

2. После установки штырей можно приступать к бурению отверстий под фундамент стоек шумозащитного экрана. Место установки штыря должно являться центром бурения отверстия. Размер отверстия 400мм с допуском 5мм. Глубина бурения проектная с допуском 50мм. Бурение производится при помощи винтового бура. После окончания бурения замерить диаметр отверстия и глубину, которые должны соответствовать заявленным выше, если нет – провести работы для ликвидации погрешности. После успешного замера замерщик расписывается в журнале производства работ за каждое отверстие (нумерация слева направо).

3. После бурения погрузить в скважину обсадную трубу и сделать песчаную подушку.

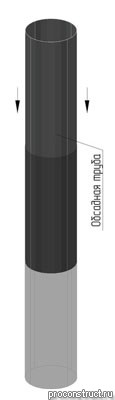

Установка обсадной трубы шумозащитного экрана

4. Погрузить в скважину армокаркас фундамента шумозащитного экрана.

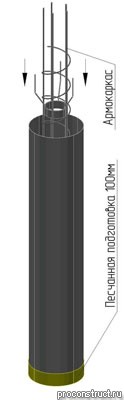

Установка армокаркаса шумозащитного экрана

5. После установки армокаркаса строго по центру скважины приступить к установке закладной детали тоже по центру скважины.

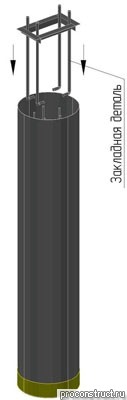

Установка закладной шумозащитного экрана

6. После установки и фиксации армокаркаса и закладной детали приступить к бетонированию сваи с послойным уплотнением каждого метра бетонной смеси.

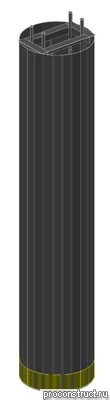

Закладная деталь шумзащитного экрана

7. Последующие закладные выставлять с помощью кондуктора.

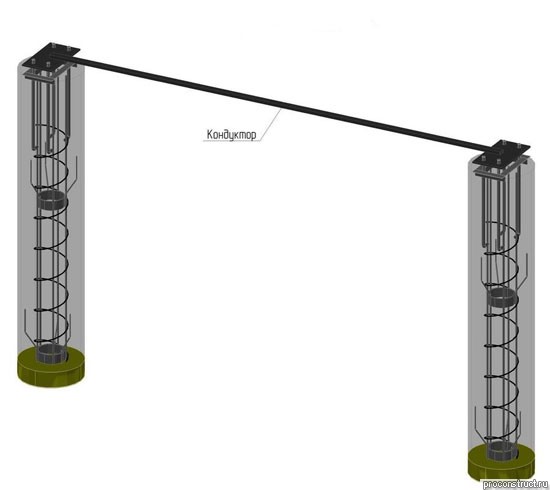

Кондуктор для установки армокаркасов

8. Перед бетонированием последующих свай обязательно еще раз замерить расстояние при помощи кондуктора и только после этого приступать к заливке бетона.
