Инструкция по монтажу шумозащитного экрана на готовый фундамент

1. Перед установкой стоек прикрутить прижимные уголки к стойке с двух сторон, при этом гайки не затягивать.

Стойка экрана, прижимные уголки

2. В местах перепада высот шумозащитного экрана ставятся стойки с опорными уголками. Перед установкой стоек прикрутить опорный уголок со стороны перепада высоты, а также прикрутить короткие прижимные уголки к стойке с двух сторон, при этом гайки не затягивать.

Стойка экрана с опорными уголками

3. На выпущенные из фундамента шпильки накрутить регулировочные гайки с шайбами.

Фундамент, шпильки с регулировочными гайками

4. Установить стойки шумозащитного экрана на шпильки с регулировочными гайками краном или вручную. Отрегулировать уровнем вертикальность стойки, закручивая или раскручивая регулировочные гайки.

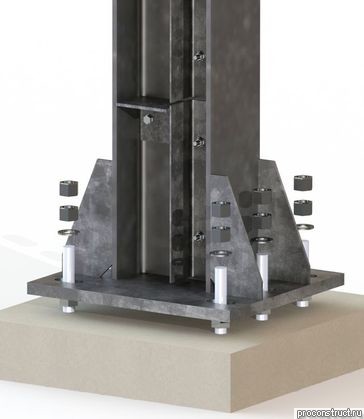

Установка стоек шумозащитного экрана на шпильки с регулировочными гайками

5. Зафиксировать выставленные стойки гайкой и контргайкой. Шумозащитные панели вставляются в секцию шумозащитного экрана сверху, между полкой двутавра и прижимным уголком.

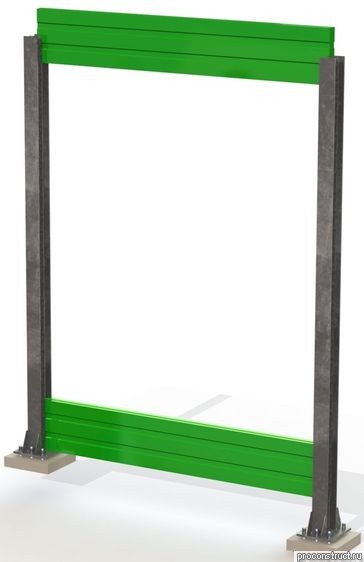

Установка шумозащитных панелей в секцию экрана Монтаж шумозащитных панелей в секцию экрана

6. В местах перепада высоты панель ставится на опорный уголок, на ровных участках – на фланец стойки.

Установка шумозащитных панелей на опорный уголок, на фланец стойки

7. После того, как шумозащитные панели смонтированы во все пролёты, затянуть гайки на прижимных уголках.

Монтаж шумозащитных панелей
